Konstrukcja i właściwości

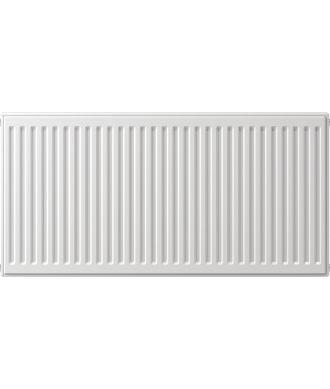

Hi-Therm 33HTVK łączy stalowe płyty grzewcze z ożebrowaniem konwekcyjnym, które przekazuje ciepło z wody grzewczej do pomieszczenia. Cztery wysokości i wybór długości umożliwiają dobór grzejnika do wymaganej mocy oraz miejsca montażu. Dokładne kody produktów, wymiary i wartości mocy znajdują się w zakładce z informacjami technicznymi.
- Typ: 33
- Ciśnienie robocze: 10 bar
- Maksymalna temperatura: 95°C
Konstrukcja płytowa

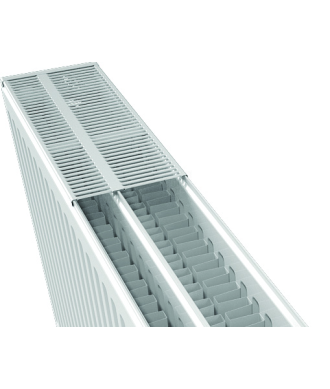

Typ 33 ma trzy płyty grzewcze i trzy rzędy ożebrowania konwekcyjnego. Przy tej samej wysokości, długości i różnicy temperatur zapewnia najwyższą moc z tych trzech typów. Podczas doboru porównuj moc konkretnego wymiaru.
Podłączenie do instalacji grzewczej
Modele HTVK mają dolne przyłącza umożliwiające doprowadzenie rur od dołu. Armaturę oraz przebieg rur dobierz zgodnie z projektem montażowym. Sposób podłączenia odróżnia HTVK od odpowiadającego mu wariantu HTK.
Dobór wymiarów i mocy cieplnej
Dostępne wysokości to 300, 400, 500 i 600 mm, a długości wynoszą od 400 do 2000 mm. Dokładne kombinacje zależą od typu i są podane w tabeli według kodów produktów. Moc cieplną wskazano dla ΔT = 70°C. Przy doborze uwzględnij obliczone straty ciepła pomieszczenia oraz rzeczywiste temperatury instalacji; wartości dla innej różnicy temperatur nie są bezpośrednio zamienne.
Powłoka i wyposażenie
Stalowe płyty mają białą powłokę proszkową RAL 9016. W zestawie znajdują się wsporniki montażowe, odpowietrznik i korki. Armaturę termostatyczną należy dokupić osobno.
Warunki eksploatacji
Do zamkniętych instalacji grzewczych z przeponowym naczyniem wzbiorczym. Maksymalne ciśnienie robocze: 10 bar; ciśnienie próbne: 13 bar; maksymalna temperatura wody grzewczej: 95°C. Nie stosować w stale wilgotnych pomieszczeniach ani w środowisku korozyjnym. Montaż musi być zgodny z instrukcją produktu i projektem instalacji grzewczej.
Gwarancja: 10 lat przy zachowaniu warunków montażu i eksploatacji.
