Construcție și caracteristici
Hi-Therm 22HTK combină panouri de încălzire din oțel cu aripioare de convecție, care transferă căldura de la agentul termic în încăpere. Cele patru înălțimi și gama de lungimi permit alegerea radiatorului după puterea necesară și locul de montaj. Codurile exacte, dimensiunile și valorile puterii sunt prezentate în fila cu informații tehnice.
- Tip: 22
- Presiune de lucru: 10 bar
- Temperatură maximă: 95°C
Construcția panourilor

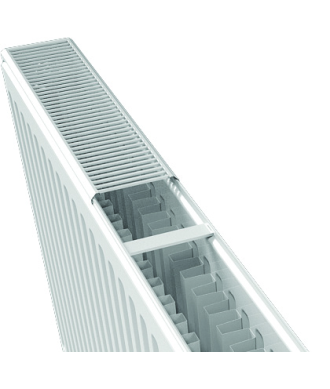

Tipul 22 are două panouri de încălzire și două rânduri de aripioare de convecție. Această construcție oferă o suprafață de schimb termic mai mare decât tipul 11 și o putere mai ridicată la aceeași înălțime, lungime și diferență de temperatură.
Racordarea la instalația de încălzire
Modelele HTK au racorduri laterale și permit conectarea pe stânga sau pe dreapta. Configurația conductelor și armătura de racordare se aleg conform proiectului instalației de încălzire și poziției de montaj a radiatorului.
Alegerea dimensiunilor și a puterii termice
Înălțimile disponibile sunt 300, 400, 500 și 600 mm, iar lungimile sunt cuprinse între 400 și 2000 mm. Combinațiile exacte depind de tip și sunt indicate în tabel după codul produsului. Puterea termică este prezentată la ΔT = 70°C. Alegerea se face pe baza pierderilor de căldură calculate ale încăperii și a temperaturilor reale ale instalației; valorile pentru o altă diferență de temperatură nu sunt direct interschimbabile.
Finisaj și accesorii incluse
Panourile din oțel au un finisaj alb cu vopsea pulbere RAL 9016. Radiatorul este livrat cu console de montaj, aerisitor și dopuri. Armătura termostatică se achiziționează separat.
Condiții de utilizare
Pentru instalații închise de încălzire cu vas de expansiune cu membrană. Presiunea maximă de lucru: 10 bar; presiunea de încercare: 13 bar; temperatura maximă a agentului termic: 95°C. Nu se utilizează în spații permanent umede sau în medii corozive. Montajul trebuie să respecte instrucțiunile produsului și proiectul instalației de încălzire.
Garanție: 10 ani, cu respectarea condițiilor de montaj și utilizare.
