Конструкція та особливості

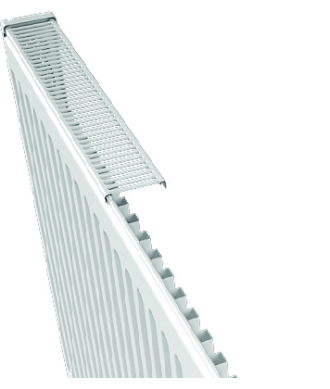

Hi-Therm 11HTK поєднує сталеві нагрівальні панелі та конвективні ребра, що передають тепло від теплоносія в приміщення. Чотири варіанти висоти й вибір довжини дають змогу підібрати радіатор за потрібною тепловіддачею та місцем встановлення. Точні артикули, розміри й значення потужності наведено у вкладці з технічною інформацією.
- Тип: 11
- Робочий тиск: 10 bar
- Максимальна температура: 95°C
Панельна конструкція
Тип 11 має одну нагрівальну панель та один ряд конвективних ребер. Панель передає тепло в приміщення, а ребра збільшують поверхню теплообміну та сприяють руху нагрітого повітря.
Підключення до системи опалення
Моделі HTK мають бокові приєднання та допускають підключення зліва або справа. Схему підведення труб і приєднувальну арматуру обирають відповідно до проєкту системи опалення та місця встановлення радіатора.
Підбір розміру й тепловіддачі
Доступна висота — 300, 400, 500 і 600 мм; довжина — від 400 до 2000 мм. Точні поєднання залежать від типу й наведені в таблиці за артикулами. Тепловіддачу вказано при ΔT = 70°C. Підбирайте радіатор за розрахованими тепловтратами приміщення та фактичними температурами системи: значення за іншого температурного напору не є безпосередньо взаємозамінними.
Покриття та комплектація
Сталеві панелі мають біле порошкове покриття RAL 9016. До комплекту входять кронштейни для монтажу, повітровідвідник і заглушки. Термостатичну арматуру купують окремо.
Умови експлуатації
Для закритих систем опалення з мембранним розширювальним баком. Максимальний робочий тиск — 10 бар; випробувальний — 13 бар; максимальна температура теплоносія — 95°C. Не призначені для постійно вологих приміщень та агресивного середовища. Монтаж виконують відповідно до інструкції виробу та проєкту системи опалення.
Гарантія — 10 років за дотримання умов монтажу та експлуатації.
